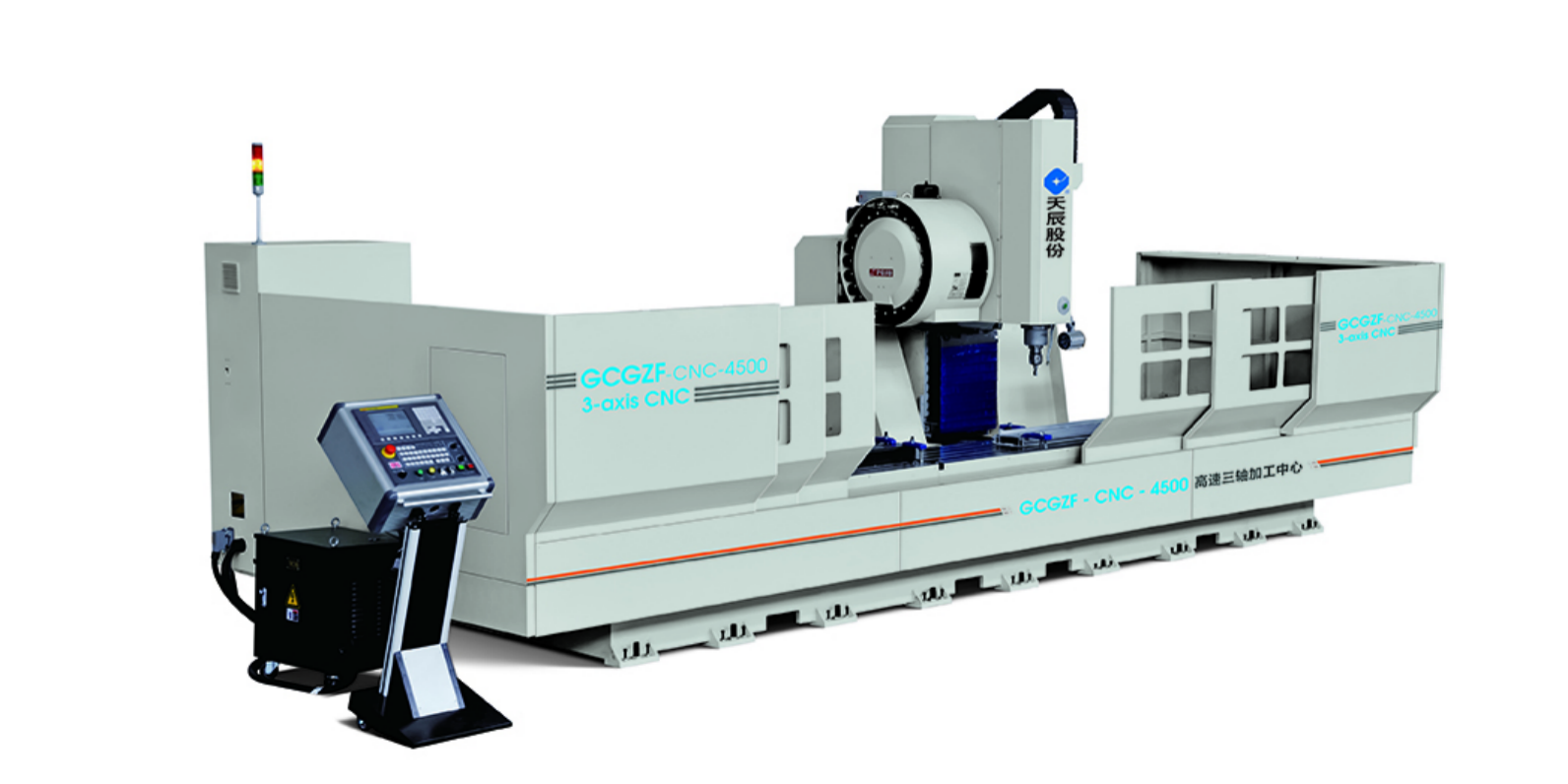

1、特點簡介：
☆?適用于軌道交通鋁型材及各種工業鋁型材、輕質合金及Upvc等材料的孔、槽及輪廓形狀等工序的加工，具備銑削、鉆削、鏜孔及攻螺紋等功能；
☆?采用發那科高品質數控系統，具有良好的操作界面，可完成復雜的三軸聯動加工；
☆?主軸采用伺服電機+機械主軸的結構，伺服電機功率大，扭矩大；主軸剛性好；
☆?采用鑄鐵工作臺。工作臺上均布T型槽，方便工件及工裝的安裝、夾緊及更換；
☆?采用工作臺固定，立柱及主軸箱移動式布局，減小占地面積。刀庫隨立柱一起移動，方便換刀，換刀時間2秒；
☆?床身采用優質鋼板焊接結構，并經充分時效處理，整體剛性足；
☆?配置有自動排屑機，方便排屑；
☆?主軸采用BT40錐柄，最高轉速10000r/min，可以滿足高速銑削；
☆?刀庫配置24刀位，圓盤式刀庫，刀庫附帶機械手臂，可自動換刀；
☆?配置安全防護裝置，確保操作者人身安全；
☆?可選配第四軸旋轉工作臺，完成工件的翻轉定位加工。
2、主要規格及技術參數：
☆?縱向行程 ?(X軸)：4500 mm
☆?橫向行程 ?(y軸)：500 mm
☆?垂直行程 ?(z軸)：550 mm
☆?X軸運行速度：0～60 m/min
☆?Y軸運行速度：0～30 m/min
☆?Z軸運行速度：0～20 m/min
☆?主軸轉速：0～10000 rpm
☆?主軸功率：7.5 kw/11kw
☆?刀具庫：BT40 ?24刀位、圓盤刀庫
☆?刀具最大安裝長度：135 mm
☆?刀柄：BT40刀柄
☆?刀柄拉釘：BT40 45度
☆?氣源：0.5-0.8 MPa
☆?電源：380V/50 Hz
☆?裝機總功率：21 kW
☆?潤滑、冷卻：油脂潤滑，切削液冷卻
☆?加工尺寸范圍（寬×高×長）：4500×500×400mm
☆?加工形式：一次裝夾可加工零件上平面各種孔
☆?外形尺寸（長×寬×高）：8500×2800×2800mm
☆?機床凈重：7000kg
3、主要加工精度：
☆?定位精度: ??????????±0.05mm
☆?重復定位精度: ??????±0.02mm
☆?加工精度： ?????????±0.1mm
☆?切削表面粗糙度 ?????Ra6.3μm
4、主要元器件配置：
☆?數控系統：日本發那科FANUC
☆?各伺服軸驅動：日本發那科FANUC
☆?機械主軸：臺灣普森 POSA
☆?圓盤式刀庫：臺灣北鉅 POJU
☆?伺服主軸電機：日本發那科FANUC
☆?齒條：德國亞特蘭大 ATLANTA
☆?直線導軌：臺灣上銀HIWIN/銀泰PMI
☆?氣動元件；日本SMC
☆?低壓電器：德國西門子SIEMENS
